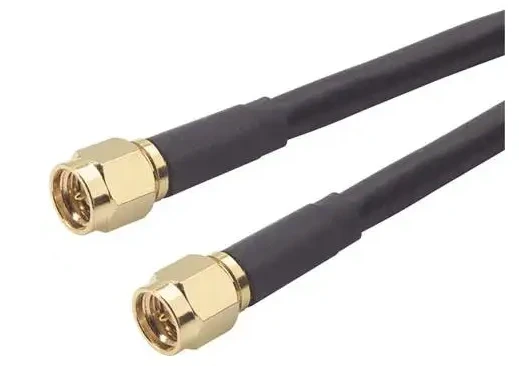

RF-coaxkabels worden veel gebruikt in verschillende domeinen, zoals draadloze communicatie, omroep en televisie, radarsystemen, enz. Om interferentie in de transmissie van RF-coaxkabels te verminderen, introduceert dit artikel een aantal algemene methoden, uitsluitend ter referentie.
1, Kies de juiste kabel
Afschermingsprestaties: Het kiezen van coaxkabels met goede afschermingsprestaties, zoals dubbel afgeschermde kabels (aluminiumfolie + gevlochten gaas), kan externe elektromagnetische interferentie (EMI) effectief verminderen.
Verlieskarakteristieken: Kies kabelmaterialen met laag verlies, zoals coaxkabels met lage demping, om energieverlies tijdens signaaloverdracht te verminderen.
2, juiste bedrading
Vermijd parallelle bedrading: Probeer te voorkomen dat RF-coaxkabels parallel aan elektriciteitsleidingen of andere kabels worden gelegd die interferentie kunnen veroorzaken. Als parallelle plaatsing noodzakelijk is, moet er voldoende afstand worden aangehouden.
Redelijke bedrading: probeer kabels uit de buurt te houden van sterke magnetische veldbronnen, zoals hoog-spanningsapparatuur, motoren, transformatoren, enz.
Buigradius: Zorg ervoor dat de buigradius van de kabel groter is dan de door de fabrikant aanbevolen minimumwaarde om signaalverzwakking of schade veroorzaakt door overmatig buigen te voorkomen.
3, Zorg voor een goede aarding
Eénpuntsaarding: Alle apparatuur moet worden geaard via één enkel aardingspad om interferentie veroorzaakt door aardlussen te voorkomen.
Steraarding: Gebruik een steraardingsconfiguratie om ervoor te zorgen dat elk apparaat rechtstreeks is aangesloten op hetzelfde aardingsreferentiepunt.
Isolatie-aardlus: Gebruik indien nodig aardlusisolatoren om de aardlus af te sluiten en interferentie van de aardlus te verminderen.
4, Gebruik filters en isolatoren
Filter: Door filters aan beide uiteinden van de kabel te installeren, kunt u hoog-ruis wegfilteren.
Isolator: Het gebruik van een signaalisolator kan het gelijkstroompad in het circuit ontkoppelen en aardlusinterferentie verminderen.
5. Verbeter de anti-interferentiemogelijkheden van het apparaat
Apparatuurontwerp: Kies RF-apparatuur met een goed anti-interferentieontwerp, zoals apparatuur met EMI-filters.
Software-algoritme: gebruik software-algoritmen voor ruisonderdrukking en signaalverbetering.
6, Onderdrukking van hoogfrequente interferentie
Gebruik van RFI/EMI-onderdrukkers: Voor radiofrequentie-interferentie (RFI) en elektromagnetische interferentie (EMI) kunnen gespecialiseerde onderdrukkers of absorberende materialen worden gebruikt om interferentie te verminderen.
Afschermingsbox: Voor bijzonder gevoelige apparaten kunnen ze in een afgeschermde box worden geplaatst om externe interferentie te verminderen.
7, Passende signaalversterking
Gebruik van repeaters of versterkers: een goede signaalversterking kan de signaalverzwakking tijdens transmissie over lange-afstanden compenseren, maar het is belangrijk om de juiste versterkingsfactor te kiezen om overbelasting te voorkomen.
8, vermijd kabelschade
Beschermende maatregelen: Gebruik beschermhoezen of gepantserde kabels om mechanische schade te voorkomen.
Regelmatige inspectie: Controleer regelmatig of de kabels versleten of beschadigd zijn en vervang de beschadigde onderdelen tijdig.
9, Onderhoud en inspectie
Regelmatige inspectie: Controleer regelmatig de kabelverbindingen om er zeker van te zijn dat alle verbindingspunten stevig vastzitten en niet los zitten.
Connectoren reinigen: Gebruik geschikt schoonmaakgereedschap om de connectoren regelmatig schoon te maken om stof en vuil te verwijderen.
10, Passend kabelbeheer en bevestiging
Kabelbinders en klemmen: Gebruik kabelbinders of klemmen om kabels vast te zetten, om verstrengeling of slingeren van kabels te voorkomen en interferentie veroorzaakt door mechanische trillingen te verminderen.
Kabelbinden: Bind kabels redelijkerwijs samen om ruis veroorzaakt door wrijving tussen kabels te voorkomen.
11, vermijd kruisinterferentie
Kanaalisolatie: Zorg in een transmissiesysteem met meerdere- kanalen voor isolatie tussen verschillende kanalen om wederzijdse interferentie te voorkomen.
Frequentieplanning: Plan op redelijke wijze de gebruikte frequentie om conflicten met andere draadloze apparaten te voorkomen.
12, Gebruik geschikte connectoren
Connectoren van hoge kwaliteit: Gebruik connectoren van hoge-kwaliteit om een goede afdichting en contact te garanderen, zodat er geen vocht binnendringt en corrosie of oxidatie veroorzaakt.
Correcte installatie: Zorg ervoor dat de connector correct is geïnstalleerd om signaallekkage of interferentie veroorzaakt door onjuiste installatie te voorkomen.
