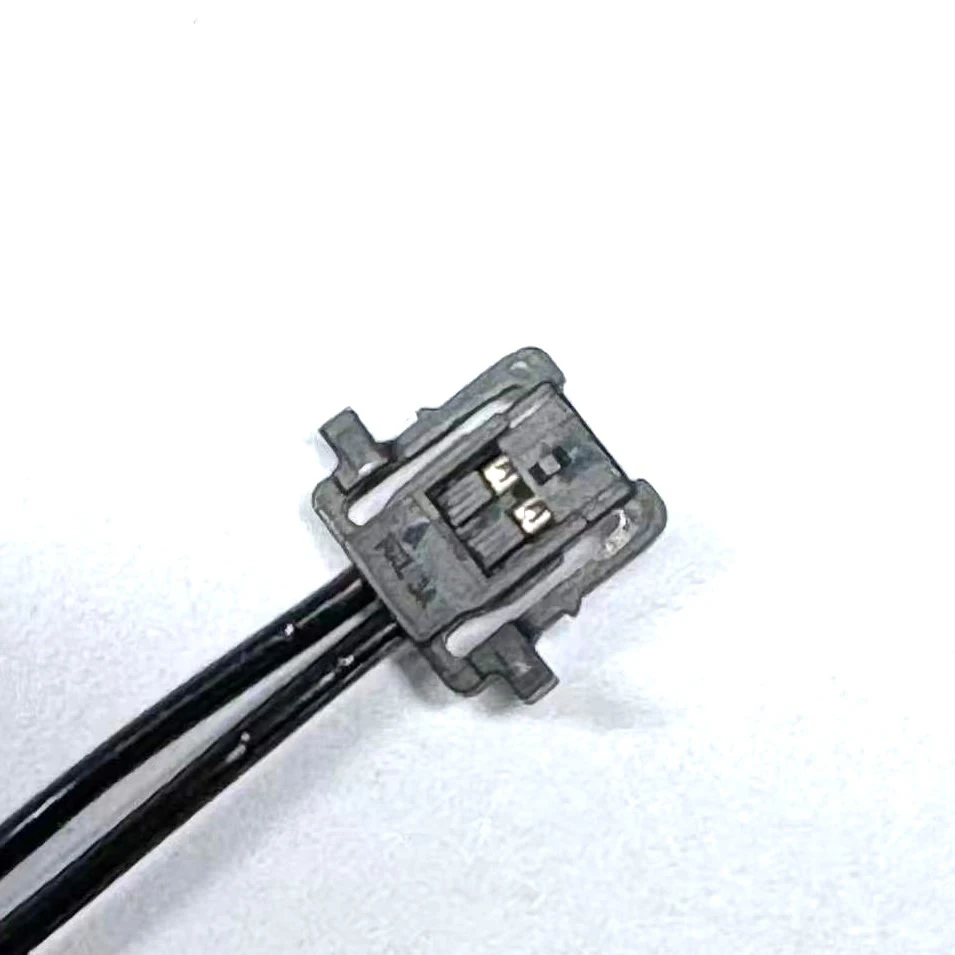

Molex 503764 Connector -harnas

Beschrijving

Deze top - kabel gemaakt Molex 503764 Connector -harnas wordt geproduceerd met Molex 503764 -serie connector, met aangepaste gevraagde draden geassembleerd. Deze connector is klein, merg is slechts 1,0 mm, die een zeer fijne kabel aanvraagt, vraagt ​​ook om een ​​hoge precisieproductiecapaciteit.

Kabelfunctie

Productcategorie: draadharnas

Aantal posities voor enkele rij: 2, 3, 4, 5, 6

Pitch: 1,0 mm

Connector Geslacht: mannelijk

Terminaal geslacht: vrouw

Beëindigingstijl: krimpen

Minimale bedrijfstemperatuur: - 40 c

Maximale bedrijfstemperatuur: + 105 c

Contactmateriaal: koperlegering met goudplating

Huidige beoordeling: 3,5a

Ontvlambaarheidsbeoordeling: UL 94 V-0

Isolatiemateriaal: PA

Afdichtmateriaal: epoxy

Waterproer niveau: nvt

Draadspecie: UL Standard Wire, PVC, PTFE isolatie

Molex 503764 Connectorkenmerken:

Mechanisch

Huisvesting (positieve slot) Sterkte (min.):

1,00 mm toonhoogte (min.): 5n

1,50 mm toonhoogte (min.): 10n

2,00 mm toonhoogte (min.): 19.8n

Crimp Terminal Retention Force (Min.):

1,00 mm: 4n

1,50 mm: 6.7n

2,00 mm: 9.8n

Duurzaamheid (min.): 30 cycli

Elektrisch

Spanning (max.): 150V (1,00 en 1,50 mm)

Spanning (max.): 250V (2,00 mm)

Stroom (max.): 3,5a per circuit

Contactweerstand (Max.): 20 Milliohms

Diëlektrische weerstandsspanning:

500V AC (RMS) gedurende 1 minuut (1,00 en 1,50 mm)

800V AC (RMS) gedurende 1 minuut (2,00 mm)

Isolatieweerstand (min.): 1000 megohms

Ook Molex heeft verschillende pitches en poorten, raadpleeg de onderstaande tabel.

Sollicitatie

1, Automotive:

Infotainment, interieurelektronica, display, bedieningseenheid, zwarte doos

2, consument:

LED/LCD -tv's, Notebook -pc's, tablets. Game -apparatuur, LED -verlichting,

3, industrieel:

Slimme meters, fabrieksautomatisering, voedingen, beveiligings-/bewakingsapparaten, transformatoren

4, Telecommunicatie/netwerken

Draadloze modems, servers, kachels/fans

FAQ

1, V: Waarom kiezen voor ons? Wat is uw voordeel?

A: We zijn professionele kabelfabriek in China, met bijna 10 jaar ervaringen in de kabelindustrie. We hebben een sterk ingenieursteam, kunnen technische ondersteuning bieden aan de klant.

Kwaliteitsproducten: grondstof van hoge kwaliteit

Concurrerende prijs: fabrieksprijs

OEM -service: aanbieding en welkom OEM -service

Doordachte service: snelle reactie binnen 24 uur

Snelle levertijd: strikt productieplan en leverdatum.

2 V: Welke betalingsvoorwaarden zijn beschikbaar?

We accepteren de betaling door: T/T, Western Union, Money Gram, PayPal en Cash, elke andere vraag, aarzel niet om contact op te nemen met onze bedrijfsvertegenwoordiger.

3, V: Kun je me de garantie van je producten vertellen?

A: We bieden 1 jaar kwaliteitsgarantie voor ons verzonden product, biedt vervanging als een kwaliteitsprobleem

4, V: Biedt u monsters? Is het gratis of extra?

A: Ja, we kunnen het monster gratis kosten aanbieden, maar betalen niet de kosten van vracht.

Verpakking

1, Standaard exportkastje.

2, aangepaste verpakking is ook welkom.

Levering

1, 5 werkdagen voor monster.

2, 7 werkdagen voor massaproductiegoederen.

3, Express, Air, Marine en Customer Specified Forwards zijn beschikbaar.
